Hliníková trubka laserový řezací stroj

Jinan-Acme-CNC-Equipment-Co

2020 Nový design ACME automatické nakládání a vykládání potrubí řezací stroj může řezat kulaté a čtvercové trubky. Je vybaven speciálním řezacím operačním systémem. Je to jednoduché v provozu, vysoká přesnost a silný v profesionalitě. Je vhodný pro profesionální řezání profilů. To je široce používán ve sportovním vybavení, ropné potrubí, chemická zařízení a dalších průmyslových odvětvích. Může řezat uhlíkovou ocel a nerezovou ocel.

Řezné vzorky metal tube laser cutting samples

Koupelnový průmysl, nábytkářský průmysl, výrobci automobilových výfukových trubek, fitness zařízení, ropovody, výroba automobilů, lékařské vybavení, strojírenské stroje, mosty, lodě, výroba domácích spotřebičů a další průmyslová odvětví.

Hlavní výhody

Acme Laserová trubka / trubka laserový řezací stroj aplikován ve zpracování trubice délka 6m-12m, průměr 10-350mm.

1. RYCHLÉ AUTOMATICKÉ NAKLÁDACÍ A VYKLÁDACÍ PRACOVIŠTĚ A SYSTÉM.

2. 6M-12M DÉLKA TRUBKY A 350 MM MAX PRŮMĚR (340 MM * 340 MM ČTVERCOVÉ TRUBKY ŘEZÁNÍ JE K DISPOZICI).

3. SERVO PLOVOUCÍ PODPORA, PŘESNĚJŠÍ ŘEZÁNÍ.

4. NĚMECKO PRECITEC LASEROVÁ HLAVA.

5. POUŽITELNÉ VĚTŠINA TYPŮ KOVOVÝCH TRUBek a trubek( kulaté, čtvercové, obdélníkové, pasové kulaté trubky, oválné trubky, H, L, I BEAMetc.)

Další podrobnosti

Trubkový laserový řezací stroj s 3000mm,6000mm 8000mm 10000mm nebo 120000mm.

To může řezat kolo, čtverec, nepravidelnost, obdélník kovové trubky speciální tvar

Stroj může podporovat minimální kovový trubkový vnější průměr 10x10mm, maximální vnější průměr 450x450m

Vlákno laserové řezání stroj laserový zdroj podpory IPG, Raycus a nLIGH, řezací hlava podporu Precitec a RayTools

Sofware používá čínské nejlepší značky, která je Cypcut a CypTube

Výkon laseru od 1000 wattů do 10000 wattů

Co je to značkový servomotor, který jsme použili?

YASKAWA – Japonsko, Beckoff z Německa

Rack a pastorek:Atlanta z Německa, YYC z Tchaj-wanu

Lineární vedení:Bosch z Německa, HIWIN z Tchaj-wanu

Reduktor:Neugart z Německa, Shimpo z Japonska

Vodní chladič: značka Tongfei

Konfigurační a parametry

Ne	Položky		LT-6020E
1	Vláknový laserový zdroj		Německo IPG/Čína Raycus / Čína MAX
2	Laserová řezací hlava		Německo Precitec/Švýcarsko Raytools
3	CNC řezací systém		Cypcut 5000C / Fuscut 5000C /CypCut TubePro Čína
4	Systém řízení výšky řezací hlavy		CYPCUT BCS100 Čína
5	Software pro vnoření		CYPCUT TRUBKY T
6	Chladič vody		Tongfei Čína
7	Klimatizace pro elektrickou rozvaděč		Tongfei Čína
8	Servomotorový systém		YASKAWAx5 Japonsko

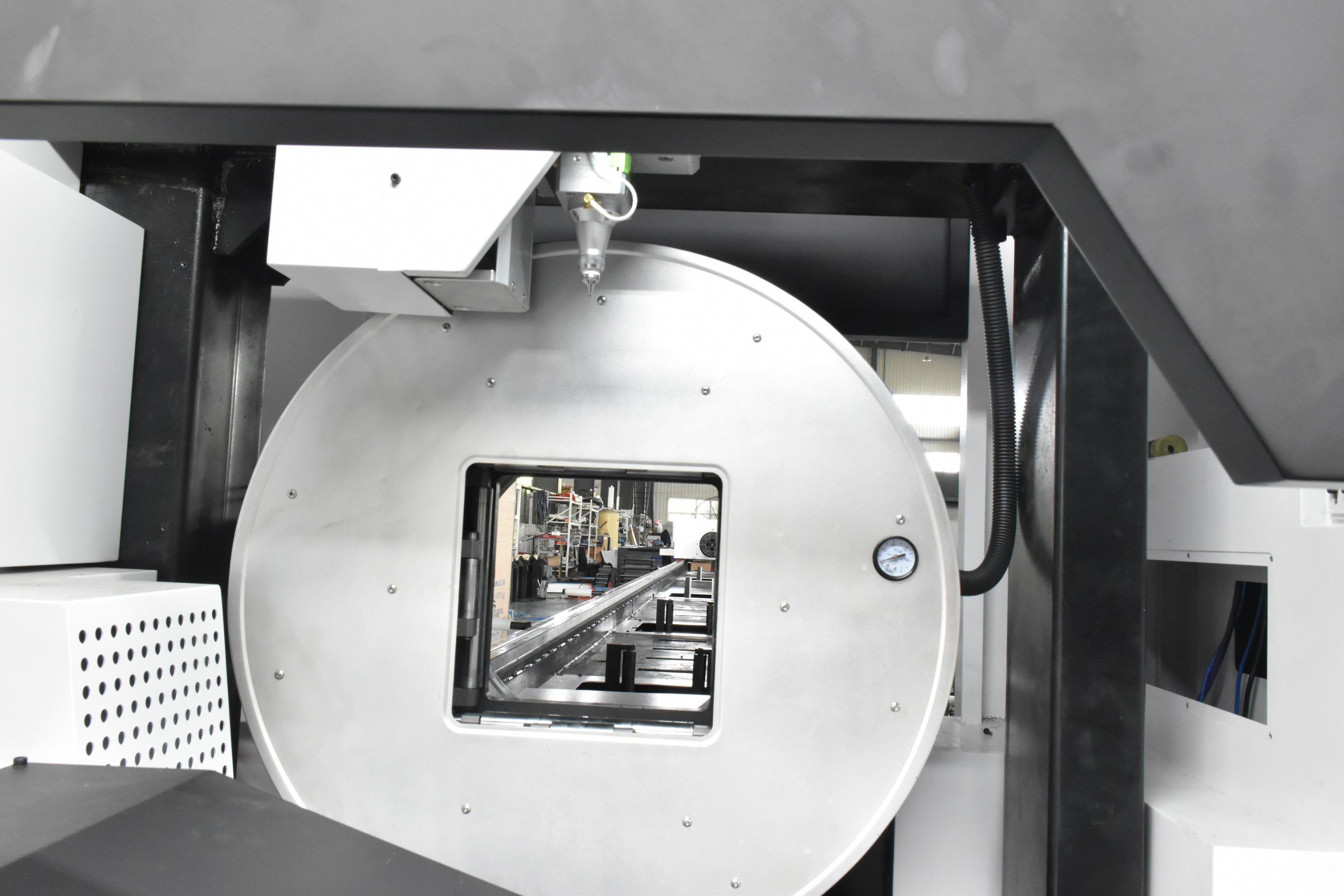

9	Chuck	Typ	Dvojité pneumatické sklíčidla Auto-centrování čtyři dráp dvojitý pohyb
		Průměr trubky (mm)	Kolo: 0-φ440 Čtverec: 0-440x440mm Oválný, Pas kulatý a jiné tvary trubek, rozsah průměrů circumcircle 10-440mm
		MIN. Délka ocasu (mm)	50
		Jmenovité otáčky (r/min)	80
		Max. Rychlost otáčení (r/min)	130
		Únosnost (obojí)	500 kg
10	OSA X	Cestování	500
		Jmenovité otáčky bez zatížení (m/min)	57
		Max bez zatížení. Rychlost (m/min)	130
11	OSA Y	Pojezd (mm)	6800
		Jmenovité otáčky bez zatížení (m/min)	80
		Max bez zatížení. Rychlost (m/min)	130
12	OSA Z	Zdviho (mm)	180
		Jmenovité otáčky bez zatížení (m/min)	30
		Max bez zatížení. Rychlost (m/min)	70
13	Vodicí lišta		TCHAJ-WAN 35 mm, 25 mm
14	Převodovka a nosič		X-osa YYC Tchaj-wan šroubovací rack y-osa YYC Tchaj-wan šroubovací stojan Z-osa TBI Tchaj-wan míč šroub
15	Reduktor motoru		SHIMPO Japonsko
16	Přesnost polohování		±0,03/1000 mm
17	Opakovat přesnost polohování		±0,015 mm
18	Elektrické díly		SCHNEIDER Francie
19	Pneumatické díly		SMC Japonsko
20	Ventilátor výfukových plynů		Acme
21	Zvedací trubka		Servo podpora nebo velké kolečko s proměnným průměrem
22	Podávání trubek		Systém bočního podávání
23	Plně automatický systém podávání		Ano
24	Systém odstraňování a filtrace prachu		Ano
25	Struktura stroje/tělo		Těžký typ

Zákaznická show

laser cutting machine customers
