I. Úvod
CNC řezací stroj na trubky
Pomocí našeho trubkového laserového stroje můžeme výrazně snížit dobu montáže. Pomocí vysokokvalitních řezů a opakovatelnosti dílů trubkového laseru lze drasticky snížit časy cyklu a některé procesy odstranit.
Naše laserové trubice jsou schopné vyrábět dlouhé a krátké části řezané laserem z uhlíkové oceli do nerezové oceli včetně jakéhokoliv konstrukčního tvaru, včetně úhlového železa a nosníků.
Zářezy lze řezat do požadovaného úhlu pro přesné tvarování. Laserové řezy jsou hladké, což prakticky eliminuje potřebu broušení a odstraňování otřepů. Otvory jsou řezány na požadovaný průměr, což eliminuje potřebu vrtání nebo děrování s klepnutím také k dispozici.
II. Výhody řezacího stroje
Žádné náklady na nástroje
Minimální otřepy nebo štěpky na řezy
Bez chladicí kapaliny (na částech nejsou zbytky řezné kapaliny)
Přesné tolerance (opakovatelnost)
Více operací lze sloučit do jednoho cyklu
Malé až velké výrobní provozy
Ušetřete materiál vložením několika částí do délky jedné trubky
Schopnost běží bez dozoru
III. cnc potrubí řezání stroje schopností
| Kulaté trubky a řezná kapacita dutých řezů Min: 16 mm Ø Max: 273 mm Ø |
| Čtvercové trubky a řezná kapacita skříně Min: 16 mm x 16 mm Max: 200 mm x 200 mm |
| Obdélníkové trubky Řezná kapacita Min: 20 mm x 15 mm Max: 250 mm x 150 mm |
| Oválné / eliptické trubky Řezná kapacita Min: 32 mm x 17 mm Max: 250 mm x 125 mm |

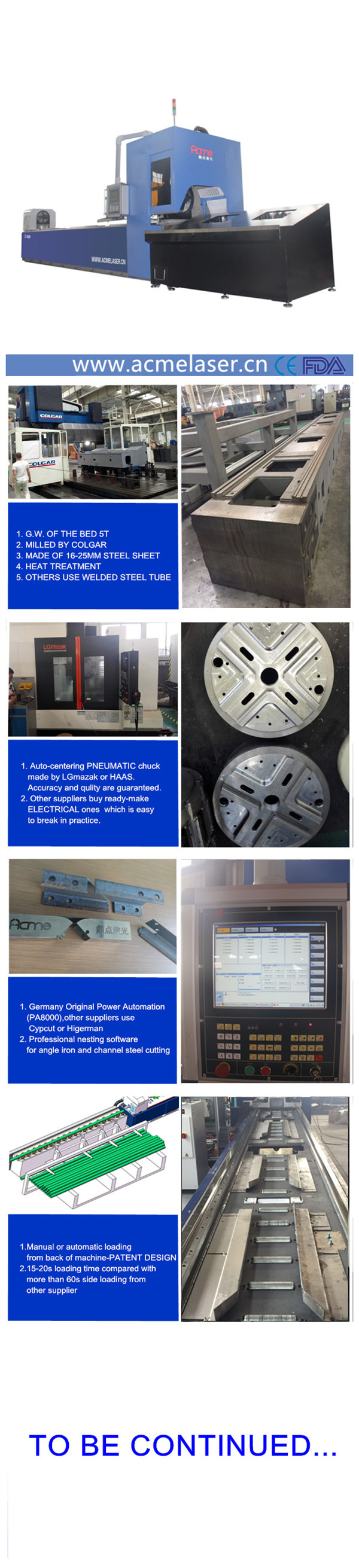

IV. Hlavní části
Název článku | Poznámka |
Rezonátor vláknového laseru | 2000W (IPG) |
Servomotor a řidič | YASKAWA (Japonsko) |
Šroub s kuličkovým šroubem | HIWIN (Tchaj-wan) |
Převodovka | ČÍNŠTINA |
Laserová hlava | RAYTOOLS (Švýcarsko) |
Chladič | TONG FEI (Čína) |
Kontrolní systém | PA8000 (NĚMECKO) |
Průvodce linií | HIWIN (Tchaj-wan) |
Plynový proporcionální ventil | SMC (Japonsko) nebo AIRTAG |
Redukční převodovka | MOTOVARIO (Francie) |
Kovové tělo stroje | 16-25MM Lůžko vyrobené z plechu s vytápěním a uvolněním |
V. srovnání
VI. VZORKY
